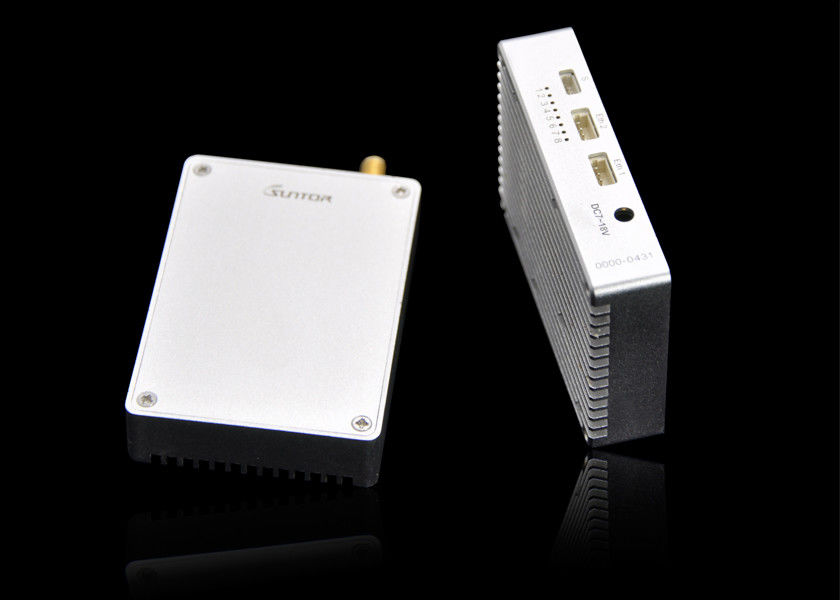

20 किमी Mavlink / SBUS दो तरह से डेटा और वीडियो ईथरनेट COFDM ट्रांसमीटर UAV / SUV के लिए

बुनियादी जानकारी
उत्पत्ति के प्लेस: शेन्ज़ेन, चीन
ब्रांड नाम: SUNTOR
प्रमाणन: FCC, CE, RoHS
मॉडल संख्या: ST5NPT
न्यूनतम आदेश मात्रा: 1 सेट
मूल्य: Negotiation
पैकेजिंग विवरण: प्लास्टिक का डिब्बा
प्रसव के समय: 7-15 दिनों
भुगतान शर्तें: टी/टी, वेस्टर्न यूनियन, पेपैल
आपूर्ति की क्षमता: 1000 सेट / महीना
विस्तार जानकारी
मॉड्यूलेशन: COFDM आवृत्ति: 2.4GHz (2.402-2.478GHz)
पावर संचारित करना: 23dBm आवृत्ति बैंडविड्थ: 2 मेगाहर्ट्ज / 20MHz
संचरण दूरी: जमीन से 5 किमी इंटरफ़ेस: RS232 RJ45
आकार: 68 × 48x14mm वजन: टीएक्स: 59 जी आरएक्स: 59 जी
हाई लाइट:

uav video transmitter

,

drone wireless video transmitter


उत्पाद विवरण

5 किमी RS232 यूएवी / एसयूवी के लिए दो तरह से डेटा और वीडियो ईथरनेट सीओएफडीएम ट्रांसमीटर

ST5NPT सैन्य मानक पर आधारित एक COFDM वायरलेस संचार उपकरण है। यह 2.4GHz (2। 402 ~ 2। 478 GHz) का समर्थन करता है और लंबी दूरी, उच्च कोड स्ट्रीम और वायरलेस ट्रांसमिशन एप्लिकेशन के लिए उपयुक्त है। संचारण दर 70Mbps तक होती है और सबसे दूर की संचरण दूरी जमीन से 5 किमी हवा होती है।

इस मॉडल में हल्के वजन, मिनी आकार, कम बिजली की खपत, उच्च स्थिरता और संवेदनशीलता प्राप्त करने के फायदे हैं। RJ45 और TTL द्विदिश सीरियल पोर्ट के साथ, यह मॉडल वीडियो और ईथरनेट डेटा को प्रसारित कर सकता है।

विशेषताएं

  • छोटे आकार, कम बिजली की खपत, औद्योगिक-ग्रेड अल्ट्रा-लो और अल्ट्रा-उच्च तापमान वातावरण के लिए अनुकूल है
  • मावलिंक का समर्थन करें
  • संचारण दर: 70Mbps, जमीन से 5 किमी तक हवा
  • समर्थन: 2.4GHZ (2.402 - 2.478 GHz) COFDM
  • पावर ट्रांसमिशन: 400mW
  • मोड: प्वाइंट टू प्वाइंट और प्वाइंट टू मल्टी प्वाइंट
  • आवृत्ति बैंडविड्थ: 2Mhz / 20Mhz समायोज्य
  • एईएस एन्क्रिप्शन का समर्थन करें
  • समर्थन SBUS, पीपीएम, TTL
  • संचार विलंबता: ≤1ms
  • RJ45 + TTL द्विदिश सीरियल पोर्ट। सीरियल पोर्ट बाहरी S1and S2 मॉड्यूल से मेल खा सकता है
  • भेजने और प्राप्त करने के लिए एक लिंक में वीडियो और डेटा ट्रांसमिशन को मिलाएं।

पैरामीटर

मॉडल: ST5NPT

आवृत्ति

2.4GHz (2.402-2.478GHz)

एडजस्टेबल

आरएफ संचारण शक्ति

ST5NPT: 23dBm (5 किमी के लिए जमीन पर हवा)

ST10NPT: 30Bbm (जमीन पर 10 किमी तक हवा)

ST20NPT: 33dBm (जमीन पर 20 किमी)

आवृत्ति बैंडविड्थ

2 मेगाहर्ट्ज / 20MHz

एडजस्टेबल

एंटीना

1T1R

बिट दर का समायोजन मोड

सॉफ्टवेयर समायोजन

संचार चैनल एन्क्रिप्शन

WEP, WPA (PSK), WPA2 (PSK), WPA + WPA2 (PSK), AES 125/256

ट्रांसमिशन मोड

पॉइंट टू पॉइंट / पॉइंट टू मल्टीपॉइंट

स्टार्टअप का समय

<३० से

संचरण दूरी

ST5NPT: जमीन से 5 किमी

ST10NPT: जमीन से 10 किमी तक हवा

ST20NPT: एयर टू ग्राउंड 20 किमी

सिस्टम की लेटेंसी

12-25ms

दो तरफा कार्य

प्रेषित और प्राप्त करने के लिए एक में कई रेडियो लिंक एकीकृत करें।

समर्थन SBUS / PPM / TTLS 1 समर्थक संचार मॉड्यूल

ऐच्छिक

संचारण दर

70Mbps

शक्ति

DC7-12V

DC7 ~ 18V वैकल्पिक

बिजली की खपत

ST5NPT

TX: 3 वाट

आरएक्स: 3 वाट

ST10NPT

TX: 4 वाट

आरएक्स: 4 वाट

ST20NPT

TX: 6 वाट

आरएक्स: 6 वाट

ज्यादा से ज्यादा

तापमान

ऑपरेटिंग तापमान: -40 - 85 ° C

भंडारण तापमान: -55 - 100 डिग्री सेल्सियस

इंटरफेस

पावर इनपुट इंटरफ़ेस × 1

एंटीना इंटरफ़ेस × 1

RS232 द्विदिश पोर्ट × 1

ईथरनेट विंडोज / 1 पर USB / RJ45 के लिए

सॉफ्टवेयर समायोजन

संकेतक रौशनी

आरजे 45 इनपुट / आउटपुट इंडिकेटर लाइट

सूचक प्रकाश संचारित और प्राप्त करना

सूचक प्रकाश संचारित और प्राप्त करना

पावर लाइट

सूरत डिजाइन

जलरोधक डिजाइन के साथ सीएनसी प्रौद्योगिकी / डबल एल्यूमीनियम मिश्र धातु खोल

आकार

68 × 48x14mm

वजन

59g
