2.4GHz वायरलेस वीडियो ट्रांसमीटर रिसीवर, COFDM वीडियो ट्रांसमीटर वीडियो लिंक निर्माताओं

बुनियादी जानकारी
उत्पत्ति के प्लेस: शेन्ज़ेन, चीन
ब्रांड नाम: SUNTOR
प्रमाणन: FCC, CE, RoHS
मॉडल संख्या: ST10NPT
न्यूनतम आदेश मात्रा: 1 सेट
मूल्य: Negotiation
पैकेजिंग विवरण: प्लास्टिक का डिब्बा
प्रसव के समय: 7-15 दिनों
भुगतान शर्तें: टी/टी, वेस्टर्न यूनियन, पेपैल
आपूर्ति की क्षमता: 1000 सेट / महीना
विस्तार जानकारी
मॉड्यूलेशन: COFDM आवृत्ति सीमा: 2.4GHz (2.402-2.478GHz)
पावर संचारित करना: 1W आवृत्ति बैंडविड्थ: 2 मेगाहर्ट्ज / 20MHz
ट्रांसमिशन मोड: PTP और PTMP संचरण दूरी: जमीन से हवा 10 कि.मी.
संचारण दर: 70Mbps बिजली की आपूर्ति: DC7 ~ 18V
हाई लाइट:

wireless video transmitter and receiver

,

audio video transmitter


उत्पाद विवरण

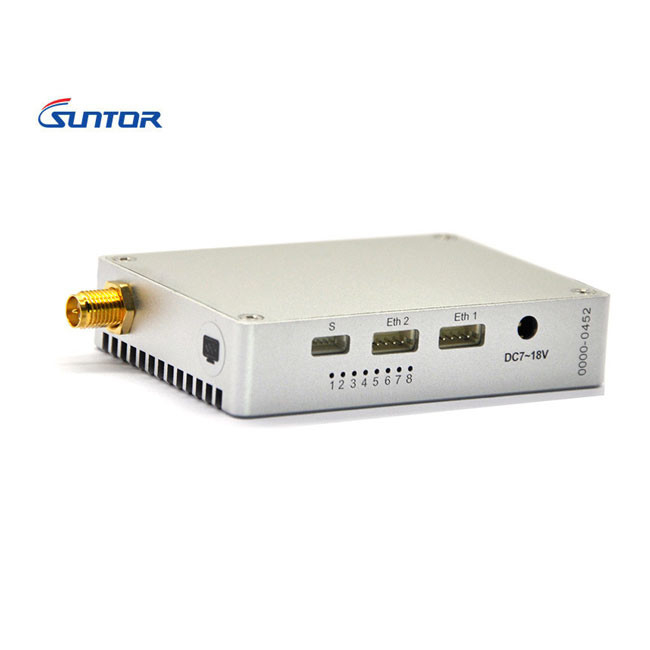

हेलीकॉप्टर के लिए 2.4GHz माइक्रो 1000mW 10 किमी वायरलेस ईथरनेट ऑडियो वीडियो ट्रांसमीटर

विवरण तालिका

उपयोगकर्ता पुस्तिका

परिचय:
ST10NPT यह एक्सक्लूसिव डिज़ाइन मिनी HD वायरलेस वीडियो ट्रांसमीटर ST10NPT 4th जनरेशन मोबाइल संचार कोर COFDM मल्टी-कैरियर मॉड्यूलेशन तकनीक का उपयोग कर रहा है। यह 2.4GHz (2। 402 ~ 2। 478 GHz) का समर्थन करता है और लंबी दूरी, उच्च कोड स्ट्रीम और वायरलेस एरियल ट्रांसमिशन एप्लिकेशन के लिए उपयुक्त है। RS232 bidirecitonal पोर्ट के साथ, 10 किमी तक की लंबी दूरी में वीडियो ऑडियो और कंट्रोल सिग्नल प्रसारित कर सकता है।

इसके फायदे छोटे आकार, हल्के और उच्च बैंडविड्थ जो उच्च गति पूर्ण 1080 पी एचडी वीडियो और ऑडियो प्रसारित कर सकते हैं, भले ही उच्च गति मोबाइल शूटिंग। यह यूएवी विमानन फिल्मांकन में व्यापक रूप से उपयोग किया जाता है।

प्रमुख विशेषताऐं:

  • हल्के वजन, कम बिजली की खपत
  • RJ45 RS232 इंटरडेस प्रदान करें, वीडियो ऑडियो डेटा और सिग्नल सभी ट्रांसमिशन कर सकते हैं
  • HD1080P, स्पष्ट और स्थिर छवि, कोई पूंछ वाली घटना नहीं है
  • लंबी दूरी की संचरण हवा से लेकर ग्राउंड्रांसमिशन तक
  • पॉइंट टू पॉइंट और पॉइंट टू मल्टी पॉइंट ट्रांसमिशन
  • समर्थन SBUS, पीपीएम, TTL
  • RJ45 + TTL द्विदिश सीरियल पोर्ट। सीरियल पोर्ट बाहरी S1and S2 मॉड्यूल से मेल खा सकता है

Suntor ST10NPT मिनी ट्रांसमीटर रिसीवर रियल-टाइम इमेज ट्रांसमिशन सिस्टम का एक सेट है जो विशेष रूप से मिनी ड्रोन विमान के साथ काम करने के लिए डिज़ाइन किया गया है। यह मिनी-कैमरा से वास्तविक समय के संकेत को RF में रूपांतरित करता है और वायरलेस तरीके से वापस लौटाता है। लौटे सिग्नल को एक्सेसरी रिसीवर द्वारा प्राप्त किया जाएगा और डिस्प्ले स्क्रीन पर प्रदर्शित किया जाएगा।

पैरामीटर

मॉडल: एसटी 10 एनपीटी
आवृत्ति 2.4GHz (2.402-2.478GHz) एडजस्टेबल
आरएफ संचारण शक्ति

ST5NPT: 23dBm (5 किमी के लिए जमीन पर हवा)

ST10NPT: 30Bbm (जमीन पर 10 किमी तक हवा)

ST20NPT: 33dBm (जमीन पर 20 किमी)

आवृत्ति बैंडविड्थ 2 मेगाहर्ट्ज / 20MHz एडजस्टेबल
एंटीना 1T1R
बिट दर का समायोजन मोड सॉफ्टवेयर समायोजन
संचार चैनल एन्क्रिप्शन WEP, WPA (PSK), WPA2 (PSK), WPA + WPA2 (PSK), AES 125/256
ट्रांसमिशन मोड पॉइंट टू पॉइंट / पॉइंट टू मल्टीपॉइंट
स्टार्टअप का समय <३० से
संचरण दूरी

ST5NPT: जमीन से 5 किमी

ST10NPT: जमीन से 10 किमी तक हवा

ST20NPT: एयर टू ग्राउंड 20 किमी

सिस्टम की लेटेंसी 12-25ms
दो तरफा कार्य

प्रेषित और प्राप्त करने के लिए एक में कई रेडियो लिंक एकीकृत करें।

समर्थन SBUS / PPM / TTLS 1 समर्थक संचार मॉड्यूल

ऐच्छिक
संचारण दर 70Mbps
शक्ति डीसी 12 वी DC7 ~ 18V वैकल्पिक
बिजली की खपत

ST5NPT

TX: 3 वाट

आरएक्स: 3 वाट

ST10NPT

TX: 4 वाट

आरएक्स: 4 वाट

ST20NPT

TX: 6 वाट

आरएक्स: 6 वाट

ज्यादा से ज्यादा
तापमान

ऑपरेटिंग तापमान: -40 - 85 ° C

भंडारण तापमान: -55 - 100 डिग्री सेल्सियस

इंटरफेस

पावर इनपुट इंटरफ़ेस × 1

एंटीना इंटरफ़ेस × 1

RS232 द्विदिश पोर्ट × 1

ईथरनेट विंडोज / 1 पर USB / RJ45 के लिए

सॉफ्टवेयर समायोजन
संकेतक रौशनी

आरजे 45 इनपुट / आउटपुट इंडिकेटर लाइट

सूचक प्रकाश संचारित और प्राप्त करना

सूचक प्रकाश संचारित और प्राप्त करना

पावर लाइट

सूरत डिजाइन जलरोधक डिजाइन के साथ सीएनसी प्रौद्योगिकी / डबल एल्यूमीनियम मिश्र धातु खोल
आकार 68 × 48x14mm
नेट वजन टीएक्स: 59 जी आरएक्स: 59 जी
