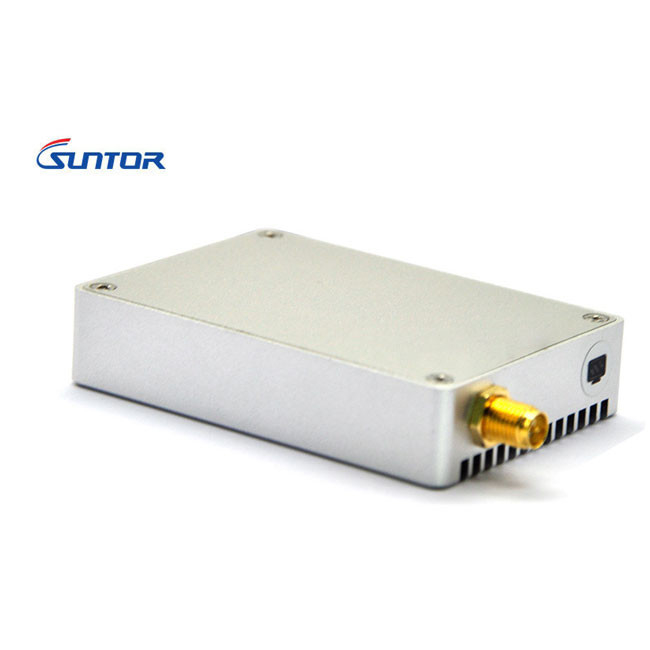

लॉन्ग रेंज COFDM HD ट्रांसमीटर वायरलेस वीडियो लिंक रिसीवर सिस्टम

उत्पाद विवरण

उत्पत्ति के प्लेस: शेन्ज़ेन, चीन

ब्रांड नाम: SUNTOR

प्रमाणन: FCC, CE, RoHS

मॉडल संख्या: ST10NPT

भुगतान और शिपिंग शर्तें

न्यूनतम आदेश मात्रा: 1 सेट

मूल्य: विनिमय योग्य

पैकेजिंग विवरण: प्लास्टिक का डिब्बा

प्रसव के समय: 7-15 दिनों

भुगतान शर्तें: टी/टी, वेस्टर्न यूनियन, पेपैल

आपूर्ति की क्षमता: 1000 सेट / महीना

सर्वोत्तम मूल्य प्राप्त करें
अभी संपर्क करें
विनिर्देश
प्रमुखता देना:

यूएवी वीडियो ट्रांसमीटर

,

वायरलेस वीडियो ट्रांसमीटर hdmi

मॉड्यूलेशन:
COFDM
आवृत्ति:
2.402-2.478GHz
पावर संचारित करना:
30Bbm
संचरण दूरी:
जमीन से हवा 10 कि.मी.
सिस्टम की विलंबता:
12-25ms
संकल्प:
1080पी
आकार:
68 × 48x14mm
शुद्ध वजन:
टीएक्स: 58 जी आरएक्स: 58 जी
मॉड्यूलेशन:
COFDM
आवृत्ति:
2.402-2.478GHz
पावर संचारित करना:
30Bbm
संचरण दूरी:
जमीन से हवा 10 कि.मी.
सिस्टम की विलंबता:
12-25ms
संकल्प:
1080पी
आकार:
68 × 48x14mm
शुद्ध वजन:
टीएक्स: 58 जी आरएक्स: 58 जी
विवरण
लॉन्ग रेंज COFDM HD ट्रांसमीटर वायरलेस वीडियो लिंक रिसीवर सिस्टम
लॉन्ग रेंज 10 किमी COFDM डिजिटल वायरलेस HD वीडियो लिंक ट्रांसमीटर रिसीवर सिस्टम

परिचय:
ST10NPT UAV HD ट्रांसमीटर हमारे अपने शोध और उच्च परिभाषा COFDM मोबाइल वीडियो ट्रांसमीटर का विकास है, डिवाइस ऑर्थोगोनल फ्रीक्वेंसी डिवीजन मल्टीप्लेक्सिंग तकनीक का उपयोग करता है, उच्च परिभाषा वीडियो छवियों को प्रसारित करने के लिए अपेक्षाकृत संकीर्ण वायु बैंडविड्थ का उपयोग करता है, डेटा ट्रांसमिशन 70Mbps तक पहुंचता है। डिवाइस आमतौर पर 2.4GHz फ़्रीक्वेंसी बैंड में काम करता है, जो डेटा ट्रांसमिशन को उच्च ऊंचाई और हाई-स्पीड मूवमेंट प्रक्रिया में स्थिर बना सकता है। हवा से जमीन के लिए वीडियो ट्रांसमिशन और यूएवी एचडी इमेज ट्रांसमिशन के लिए बहुत उपयुक्त है।

मुख्य विशेषताएं:

  • 2.4GHz आवृत्ति पर काम करता है, लाइसेंस की आवश्यकता नहीं है, और केवल LOS (लाइन-ऑफ-साइट) के उपयोग के लिए उपयुक्त है
  • ट्रांसमिशन पावर 400mW
  • 10 किमी से अधिक लंबी परिचालन सीमा
  • एयर स्पीड 10Mbps तक, डाउन लिंक 6Mbps तक, अप लिंक 800kbps तक की है
  • लिंक की स्थापना / पुनर्प्राप्ति समय 12-25ms
  • 68 × 48x14 मिमी का कॉम्पैक्ट आकार
  • 58g से हल्का वजन
  • पॉइंट-टू-पॉइंट और पॉइंट-टू-मल्टीपॉइंट का समर्थन किया
  • 1080 पी उच्च परिभाषा वीडियो के लिए अनुकूलित संचरण
  • स्थानीय साइड यूनिट के पीपीएम पोर्ट के माध्यम से यूएवी और बोर्ड उपकरणों पर नियंत्रण के लिए दो रिमोट कंट्रोलरों का समर्थन करें। और ऑन बोर्ड यूनिट एक एसबस पोर्ट और दो पीपीएम पोर्ट के माध्यम से नियंत्रण संकेतों को सिंक्रोनाइज़ करता है
  • दो पारदर्शी सीरियल डेटा लिंक, अंत में देरी 10ms से कम है
  • पारदर्शी टीसीपी / आईपी ट्रांसमिशन चैनल, यूएवी प्लेटफार्मों पर लागू करने के लिए आईपी आधारित उपकरणों के लिए सबसे अधिक लचीलापन प्रदान करता है

आवेदन:
इसकी लघु मात्रा के रूप में, सटीक डिजाइन, हल्के और आसान ले जाने के लिए, कम दूरी और लंबी दूरी की हवा में उच्च गति वायरलेस वीडियो डेटा ट्रांसमिशन प्रयोजनों के लिए उपयुक्त। जैसे कि यूएवी, रोटरक्राफ्ट, माइक्रो यूएवी, ड्रोन, यूजीवी, मानवरहित संचालित पैराशूट और अधिक वीडियो डेटा ट्रांसमिशन।

पैरामीटर

मॉडल: एसटी 10 एनपीटी
आवृत्ति 2.4GHz (2.402-2.478GHz) एडजस्टेबल
आरएफ संचारण शक्ति

ST5NPT: 23dBm (5 किमी के लिए जमीन पर हवा)

ST10NPT: 30Bbm (जमीन पर 10 किमी तक हवा)

ST20NPT: 33dBm (जमीन पर 20 किमी)

आवृत्ति बैंडविड्थ 2 मेगाहर्ट्ज / 20MHz एडजस्टेबल
एंटीना 1T1R
बिट दर का समायोजन मोड सॉफ्टवेयर समायोजन
संचार चैनल एन्क्रिप्शन WEP, WPA (PSK), WPA2 (PSK), WPA + WPA2 (PSK), AES 125/256
ट्रांसमिशन मोड पॉइंट टू पॉइंट / पॉइंट टू मल्टीपॉइंट
स्टार्टअप का समय <३० से
संचरण दूरी

ST5NPT: जमीन से 5 किमी

ST10NPT: जमीन से 10 किमी तक हवा

ST20NPT: एयर टू ग्राउंड 20 किमी

सिस्टम की लेटेंसी ≤12-25ms
दो तरफा कार्य

प्रेषित और प्राप्त करने के लिए एक में कई रेडियो लिंक एकीकृत करें।

समर्थन SBUS / PPM / TTLS 1 समर्थक संचार मॉड्यूल

ऐच्छिक
संचारण दर 70Mbps
शक्ति डीसी 12 वी DC7 ~ 18V वैकल्पिक
बिजली की खपत

ST5NPT

TX: 3 वाट

आरएक्स: 3 वाट

ST10NPT

TX: 4 वाट

आरएक्स: 4 वाट

ST20NPT

TX: 6 वाट

आरएक्स: 6 वाट

ज्यादा से ज्यादा
तापमान

ऑपरेटिंग तापमान: -40 - 85 ° C

भंडारण तापमान: -55 - 100 डिग्री सेल्सियस

इंटरफेस

पावर इनपुट इंटरफ़ेस × 1

एंटीना इंटरफ़ेस × 1

RS232 द्विदिश पोर्ट × 1

ईथरनेट विंडोज / 1 पर USB / RJ45 के लिए

सॉफ्टवेयर समायोजन
संकेतक रौशनी

आरजे 45 इनपुट / आउटपुट इंडिकेटर लाइट

सूचक प्रकाश संचारित और प्राप्त करना

सूचक प्रकाश संचारित और प्राप्त करना

पावर लाइट

सूरत डिजाइन जलरोधक डिजाइन के साथ सीएनसी प्रौद्योगिकी / डबल एल्यूमीनियम मिश्र धातु खोल
आकार 68 × 48x14mm
नेट वजन टीएक्स: 58 जी आरएक्स: 58 जी
