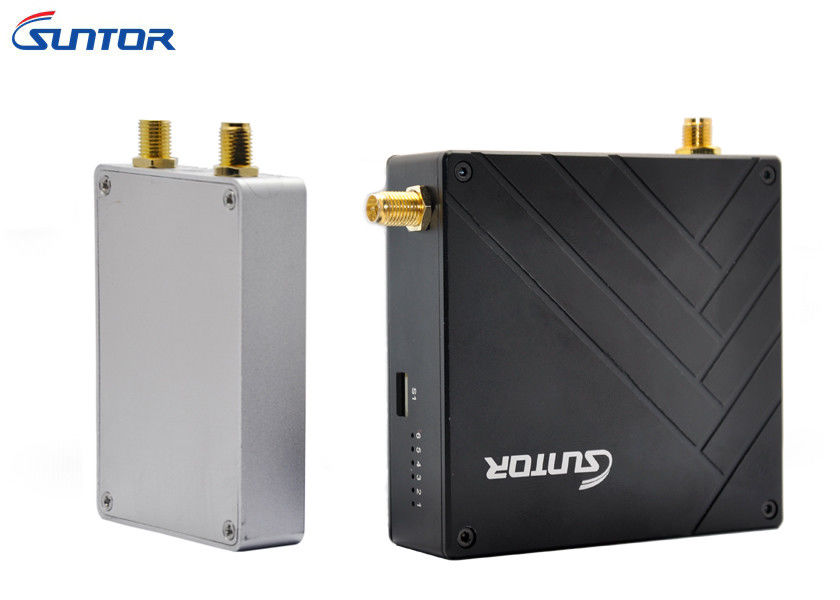

20 किमी यूएवी / ड्रोन / एफपीवी वीडियो और डुप्लेक्स फ्लाई कंट्रोल डेटा ट्रांसमीटर और रिसीवर

बुनियादी जानकारी
उत्पत्ति के प्लेस: शेन्ज़ेन, चीन
ब्रांड नाम: SUNTOR
प्रमाणन: FCC, CE, RoHS
मॉडल संख्या: ST20NPT
न्यूनतम आदेश मात्रा: 1 सेट
मूल्य: Negotiation
पैकेजिंग विवरण: प्लास्टिक का डिब्बा
प्रसव के समय: 7-15 दिनों
भुगतान शर्तें: टी/टी, वेस्टर्न यूनियन, पेपैल
आपूर्ति की क्षमता: 1000 सेट / महीना
विस्तार जानकारी
मॉड्यूलेशन: TDD-COFDM दूरी: 18-22km
रंग: काले और चांदी वीडिओ निर्गत: ईथरनेट
द्वैध डेटा: टीटीएल / एसबीयू / पीपीएम / RS232 / MAVLINK कॉन्टोरल सिस्टम: Pixhawk
ऐन्टेना: TX और RX के लिए डबल एंटीना विलंब: कोई विलंबता नहीं

उत्पाद विवरण

20 किमी यूएवी / ड्रोन / एफपीवी वीडियो और डुप्लेक्स फ्लाई कंट्रोल डेटा ट्रांसमीटर और रिसीवर

विवरण तालिका

उपयोगकर्ता पुस्तिका

परिचय

ST20NPT UAVs, मानक TDD-COFDM मॉड्यूलेशन के लिए पूर्ण HD इमेज ट्रांसमिशन सिस्टम उपकरण पेशेवर है। उत्पाद त्रुटि दर को बढ़ाने के लिए उन्नत वीडियो ट्रांसमिशन तकनीक TDD-COFDM का उपयोग करता है और फिर छवि गुणवत्ता में सुधार करता है। छवि की सर्वोत्तम गुणवत्ता प्राप्त करने के लिए यह सबसे कम बिट दर हो सकती है। जब बैंडविड्थ 4Mhz होता है, तो प्राप्त संवेदनशीलता संवेदनशीलता -100 dbm और -95dbm 8Mhz बैंडविथ के साथ होती है।
आरएफ पावर 2 वाट, ईथरनेट वीडियो इनपुट का समर्थन करता है। 2402 मेगाहर्ट्ज ~ 2478 मेगाहर्ट्ज (सॉफ्टवेयर पर वैकल्पिक)। TX और RX के लिए डबल एंटीना डिजाइन के साथ, सिग्नल बहुत स्थिर और चिकना है।

विशेषताएं:

1. पिक्सवॉक ऑटो पोलिट सिस्टम का समर्थन करें
2. उच्च गति वायरलेस ट्रांसमिशन तकनीक, कम विलंबता और लंबी संचरण रेंज को अपनाएं।
3. समर्थन आईपी कैमरा वीडियो स्ट्रीम वायरलेस ट्रांसमिशन
टीटीएल / SBUS / PPM / RS232 / MAVLINK द्वारा प्रेषित डुप्लेक्स डेटा का समर्थन करें
5. FUTABA और FS रिमोट कंट्रोलर के साथ संगत
6. सॉफ्टवेयर द्वारा चैनल स्विच करना।
7. समर्थन सॉफ्टवेयर उन्नयन।
8. सही पर्यावरण अनुकूलनशीलता, काम कर रहे तापमान रेंज: -40 ~ + 85 डिग्री सेल्सियस
9. दोहरी ऐन्टेना प्राप्त करना, मल्टीपाथ का अच्छा प्रतिरोध।
10. समर्थन व्यापक वोल्टेज का उपयोग, लचीला तारों।
11. आसान स्थापना के लिए बढ़ते छेद के साथ धातु आवास।

रिसीवर इंटरफ़ेस परिभाषा;

तकनीकी पैमाने
आवर्त्त पट्टी 2402-2478Mhz
आरएफ़ पावर 2watts
संचरण दर 3-5Mbps
संवेदनशीलता -100dbm @ 4Mhz, -95dbm @ 8Mhz
मॉड्यूलेशन कोडिंग QPSK / 16QAM / 64QAM, COFDM 4K / LDPC
बैंडविड्थ 4 / 8Mhz
आगे त्रुटि सुधार 1/2, 2/3, 3/4, 7/8
संरक्षण अंतराल 1/4, 1/8, 1/16, 1/32
दूरी 18km-22km
वीडियो इनपुट आईपी ​​कैमरा: 1080 / 60P, 1080 / 50P, 1080 / 24P, 1080 / 60I, 1080 / 50I, 720 / 60P
720 / 50P, 720 * 576 / 50I (PAL), 720 * 480 / 60I (NTSC)
वीडियो आउटपुट ईथरनेट
विलंब विलंब न करें
एन्क्रिप्शन WEP, WPA (PSK), WPA2 (PSK), WPA + WPA2 (PSK), AES 128/256
आरएफ इंटरफ़ेस SMA
परिचालन तापमान -40 ° C ~ + 85 ° C
ऑपरेटिंग वोल्टेज DC7-18V
वर्तमान ट्रांसमीटर / रिसीवर: 0.5A (@ DC12V)
आकार (एंटीना के बिना) TX: 76 * 73 * 24 मिमी / आरएक्स: 68 × 48x15 मिमी
वजन (एंटीना के बिना)

TX: 146g / RX: 68g

पैकेज सूची
