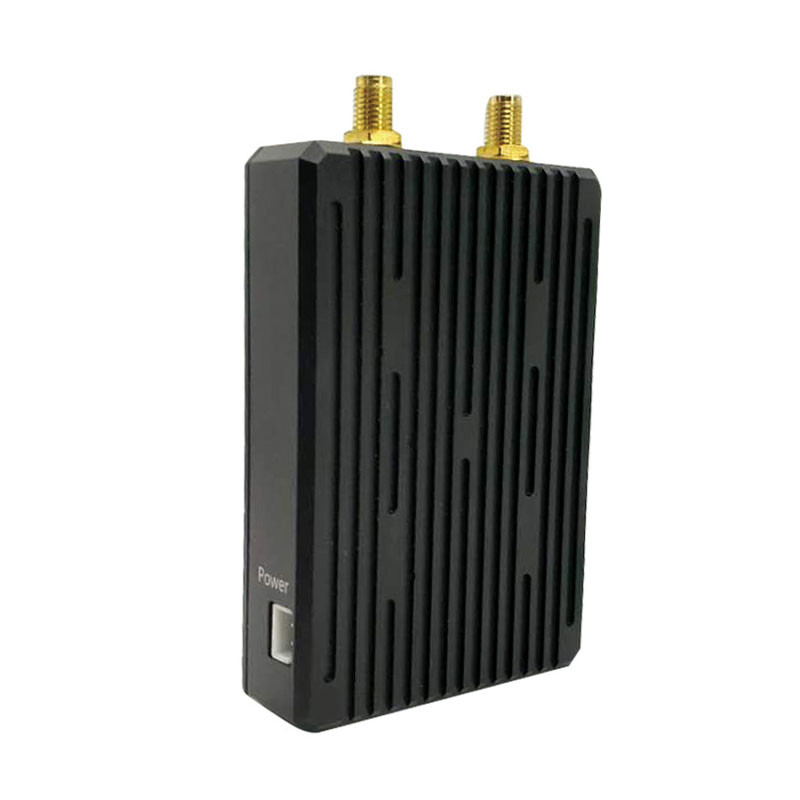

CD15NMT-मिनी ड्रोन वीडियो ट्रांसमीटर और रिसीवर

CD15NMT-मिनी ड्रोन वीडियो ट्रांसमीटर और रिसीवर

सीडी15एनएमटी-एमआईएनआई उपयोगकर्ता पुस्तिका.pdf

1परिचय

1. 110 ग्राम वजन
2. पॉइंट टू मल्टी-पॉइंट मोड
3. दोहरी एंटीना डिजाइन
4. 30 एमबीपीएस तक डेटा दर
5. 1.4GHz आवृत्ति सीमा
6. AES128 सुरक्षा सुरक्षा
7. 15 किमी वायु से भूमि संचरण दूरी

2विशेषताएं

• TDD OFDM वायरलेस ट्रांसमिशन तकनीक;
• वैकल्पिक आवृत्ति 800MHz,1.4GHz,2.4GHz;
• आयाम 88x55x17 मिमी वजन N.W.: 110g N.W.: 140g ((एन्टेना सहित);
• डुप्लेक्स ट्रांसमिशन दर 3-8 एमबीपीएस है;
• 1-4 TX से 1RX, या 1TX से 1-4 RX में पॉइंट टू पॉइंट और पॉइंट टू मल्टी-पॉइंट सपोर्ट करें। उदाहरण के लिएः एक GCS के लिए तीन ड्रोन, एक ड्रोन के लिए तीन GCS;
• सिग्नल ट्रांसमिशन गुणवत्ता को अधिक स्थिर बनाने के लिए दोहरी एंटीना विविधता डिजाइन, और उच्च प्राप्त संवेदनशीलता;
• एलओएस में 15 किमी से अधिक की लंबी दूरी, एनएलओएस में 200-500 मीटर;
• न्यूनतम आरएफ शक्ति 25dBm और बिजली की खपत TX 5W RX 5W;
• आईपी वीडियो आउटपुट और द्विदिशात्मक टीटीएल सीरियल डेटा का समर्थन करना;

3.पैरामीटर

4आवेदन

इस उपकरण को बुद्धिमान मानव रहित टर्मिनलों जैसे ड्रोन, मानव रहित जहाज, मानव रहित जहाज और रोबोट के उपयोग पर लागू किया जा सकता है। यह उपकरण मानक ईथरनेट डेटा प्रसारित कर सकता है,टीटीएल सीरियल पोर्ट डेटा, व्यापक वोल्टेज बिजली की आपूर्ति का समर्थन करता है, और व्यापक रूप से ड्रोन, मानव रहित जहाजों, मानव रहित वाहनों, वायुयानों, लक्ष्य ड्रोन, पैरामोटर में नेटवर्क वीडियो सिग्नल ट्रांसमिशन के लिए उपयोग किया जाता है,रोबोट और अन्य क्षेत्रयह पोर्टेबल उपयोग के लिए भी उपयुक्त है और कानून प्रवर्तन कर्मियों, आपातकालीन तैनाती, बचाव दृश्यों, नौसेना,वायु सेना, पुलिस, सेना और अन्य सैन्य परियोजनाएं।

5प्रदर्शनी
