उत्पाद विवरण
उत्पत्ति के प्लेस: चीन
ब्रांड नाम: SUNTOR
प्रमाणन: FCC, CE, RoHS
मॉडल संख्या: CD05HPT
भुगतान और शिपिंग शर्तें
न्यूनतम आदेश मात्रा: 1 सेट
मूल्य: USD 2500-2800 per set
पैकेजिंग विवरण: सामान्य पैकिंग
प्रसव के समय: 5-8 दिनों के काम
भुगतान शर्तें: एल / सी, डी / ए, डी / पी, टी / टी, वेस्टर्न यूनियन, मनीग्राम
आपूर्ति की क्षमता: प्रति माह 1000Set
मॉडुलन: |
टीडीडी-सीओएफडीएम |
आरएफ़ पावर: |
500 मेगावाट |
फ्रीक्वेंसी बैंडविड्थ: |
4 मेगाहर्टज |
आवृति सीमा: |
2.3-2.5GHz |
संचरण दूरी: |
जमीन से हवा 5 किमी |
विलंब: |
≤15-30ms |
मॉडुलन: |
टीडीडी-सीओएफडीएम |
आरएफ़ पावर: |
500 मेगावाट |
फ्रीक्वेंसी बैंडविड्थ: |
4 मेगाहर्टज |
आवृति सीमा: |
2.3-2.5GHz |
संचरण दूरी: |
जमीन से हवा 5 किमी |
विलंब: |
≤15-30ms |

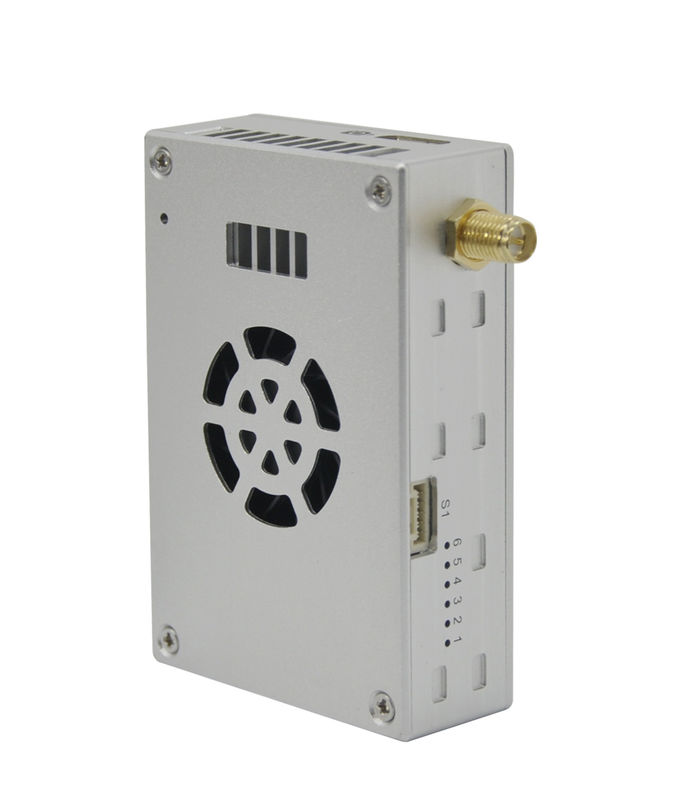

हाई डेफिनिशन मल्टीमीडिया इंटरफेस आईपी इंटरफेस CD05HPT ड्रोन के लिए यूएवी डेटा लिंक
CD05HPT ड्रोन वीडियो ट्रांसमीटर और रिसीवर विनिर्देश...
1परिचय
CD05HPT एक द्विदिश डेटा लिंक प्रदान करता है, जो संचार, वीडियो प्रसंस्करण को सक्षम करता है, जिसे विशेष रूप से वाणिज्यिक और औद्योगिक ड्रोन के लिए डिज़ाइन किया गया है।
अग्रणी वायरलेस प्रौद्योगिकियों का उपयोग करके, सनटोर में दोहरी कैमरा इनपुट और दोहरी सीरियल पोर्ट शामिल हैं। मोबाइल एचडी वीडियो और डेटा रिसीवर जो वास्तविक समय में एचडी वीडियो और ब्रॉडबैंड डेटा ट्रांसमिशन को सक्षम करता है।
2विशेषताएं
3. पैरामीटर
| वायरलेस | |
| आवृत्ति सीमा | 2.4GHZ (2402-2482GHZ) |
| बैंडविड्थ | 4Mhz |
| डेटा दर | 3 ~ 5 एमबीपीएस |
| आरएफ शक्ति | 500 एमडब्ल्यू (हवा से जमीन तक 5 किमी) |
| त्रुटि का पता लगाना | एलडीपीसी एफईसी,वीडियो एच.264/265 सुपर त्रुटि सुधार |
| विलंबता | ≤15-30ms |
| संवेदनशील बनें | -100dBm@4Mhz |
| वीडियो | |
| वीडियो इनपुट | मिनी एचडीएमआई |
| संकल्प | अल्ट्रा एचडी 1080p/60fps |
| संपीड़ित स्वरूप | H.264/H.265 |
| रंग स्थान | 4:2:0(डिफ़ॉल्ट),4:2दो चौथाईः4४ (अप.) |
| प्रणाली | |
| प्रारंभ समय | ≤30s |
| प्रसारण | वीडियो+डुप्लेक्स नियंत्रण डेटा |
| डाटा प्रोटोकॉल | एसबीयूएस/टीटीएल/एमएवीलिंक टेलीमेट्री |
| विद्युत आपूर्ति | DC7 ~ 18V बिजली की आपूर्ति |
| सुरक्षा | AES128 एन्क्रिप्शन |
| इंटरफेस | |
| आरएफ एंटीना | एसएमए × 1 |
| एचडीएमआई इंटरफ़ेस | मिनी एचडीएमआई ((एचडीएमआई प्रकार सी) × 1 |
| सीरियल पोर्ट इंटरफेस | टीटीएल सीरियल-टू-यूएसबी कनेक्टर×1 |
| ईथरनेट इंटरफ़ेस | ईथरनेट से आरजे45 कनेक्टर × 1 |
| पावर इनपुट | डीसी जैक कनेक्टर के लिए 2 पिन × 1 |
| शारीरिक | |
| आयाम | 72x47x19 मिमी |
| वजन | 94g ((ट्रांसमीटर),94g ((रिसीवर) |
| परिचालन तापमान | -40°C ~ +85°C |
4लाभ
किसी भी ड्रोन के साथ, वजन एक ड्रोन की प्रभावशीलता में एक बड़ी भूमिका निभाता है। एक ड्रोन के तीन मुख्य संचार चैनल (नियंत्रण, टेलीमेट्री और पेलोड) अक्सर अलग-अलग प्रणालियों के रूप में मौजूद होते हैं,अतिरिक्त वजन उत्पन्न करना और इस प्रकार ड्रोन उड़ान प्रदर्शन को कम करनाआज, ड्रोन संचार के तीन मूलभूत तत्वों को एक एकल, सुव्यवस्थित आरएफ चैनल में Suntor द्वि-दिशात्मक डेटा लिंक के साथ जोड़ा गया है।सनटोर डिवाइस ड्रोन के लिए महत्वपूर्ण वजन नहीं जोड़ता है और न ही यह बहुत अधिक स्थान लेता है क्योंकि इसका वजन 100 ग्राम से कम है और इसका बहुत छोटा फॉर्म फैक्टर है, माप 72*47*19 मिमी।
