उत्पाद विवरण
उत्पत्ति के प्लेस: शेन्ज़ेन, चीन
मॉडल संख्या: CD100NMT-V3
भुगतान और शिपिंग शर्तें
न्यूनतम आदेश मात्रा: 1 सेट
पैकेजिंग विवरण: कार्टून
भुगतान शर्तें: टी/टी, वेस्टर्न यूनियन, पेपैल
आपूर्ति की क्षमता: 1000 सेट / माह
प्रौद्योगिकी: |
टीडीडी-ओएफडीएम/एमआईएमओ/1टी2आर |
आवृति सीमा: |
1.4G / 2.4GHz चयन योग्य |
बैंडविड्थ: |
5 मेगाहर्ट्ज / 10 मेगाहर्ट्ज / 20 मेगाहर्ट्ज |
आधार - सामग्री दर: |
24Mbps @ 10MHz (पीक) |
शक्ति: |
डीसी12वी पावर सप्लाई |
मॉडुलन: |
क्यूपीएसके / 16 क्यूएएम / 64 क्यूएएम |
प्रौद्योगिकी: |
टीडीडी-ओएफडीएम/एमआईएमओ/1टी2आर |
आवृति सीमा: |
1.4G / 2.4GHz चयन योग्य |
बैंडविड्थ: |
5 मेगाहर्ट्ज / 10 मेगाहर्ट्ज / 20 मेगाहर्ट्ज |
आधार - सामग्री दर: |
24Mbps @ 10MHz (पीक) |
शक्ति: |
डीसी12वी पावर सप्लाई |
मॉडुलन: |
क्यूपीएसके / 16 क्यूएएम / 64 क्यूएएम |

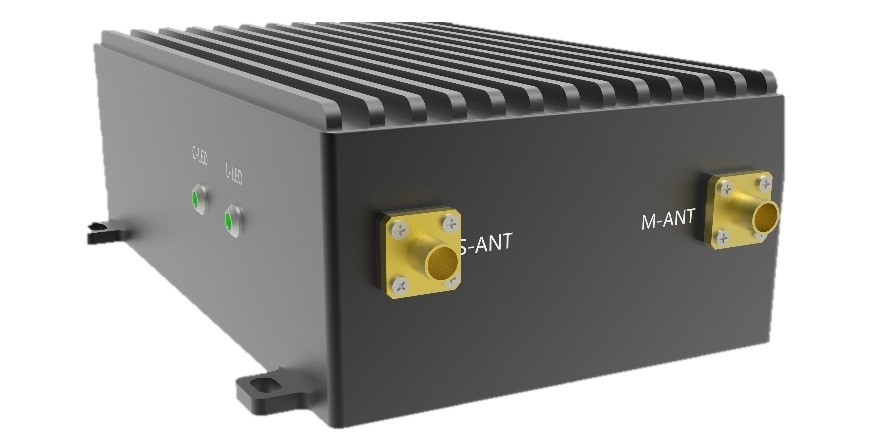

CD100NMT ड्रोन डेटा लिंक TDD-OFDM ड्रोन वीडियो COFDM ईथरनेट ट्रांसमीटर और रिसीवर
1परिचय
CD100NMT-V3 मानक संस्करण डिवाइस लंबी दूरी का एहसास कर सकतेदो तरफ़ा वायरलेस वीडियो,ऑडियो, औरडाटा प्रेषणजब आकाश टर्मिनल के मानक संस्करण के साथ उपयोग किया जाता है, तो अधिकतम वायु-भूमि संचरण दूरी तक पहुंच सकती है100 किमी से अधिक. संचार विधि को पूरा कर सकते हैंबिंदु से बिंदु तक दो तरफ़ा संचार, और यह भी महसूस कर सकते हैंबिंदु-से-बहु-बिंदु स्टार नेटवर्क संचार.
यह उपकरण 1 ईथरनेट पोर्ट और 1 पारदर्शी सीरियल पोर्ट सहित कई सेवा इंटरफेस प्रदान करता है। इसमें छोटे आकार, हल्के वजन, आसान स्थापना और आसान उपयोग की विशेषताएं हैं।यह मानव रहित विमान जैसे वायरलेस डेटा ट्रांसमिशन परिदृश्यों के लिए बहुत उपयुक्त है, मानव रहित जहाजों, मानव रहित वाहनों, रोबोटों, आदि। एक ही समय में, इंटरफ़ेस फॉर्म आवश्यकताओं के अनुसार अनुकूलित किया जा सकता है।
2विशेषता
3विनिर्देश
| वायरलेस | |
| प्रौद्योगिकी | TDD-OFDM/MIMO/1T2R |
| मॉड्यूलेशन | BPSK/QPSK/16QAM/64QAM |
| डेटा दर | 24 एमबीपीएस@10 मेगाहर्ट्ज (पीक) |
| आवृत्ति सीमा | 1428~1448MHz (मानक) |
| 2410~2480 (वैकल्पिक) | |
| 810~820Mhz ((वैकल्पिक) | |
| बैंडविड्थ | 5MHz/10MHz/20MHz |
| TX पावर | 5W |
| प्रणाली | |
| सीरियल पोर्ट | 1 RS232 |
| ईथरनेट पोर्ट | 1 ईथरनेट पोर्ट |
| सुरक्षा | AES128 एन्क्रिप्शन |
| शक्ति | DC12V बिजली की आपूर्ति ≤30W @ DC12V बिजली की खपत ((हवा) |
| इंटरफेस | |
| आरएफ एंटीना | एसएमए × 2 |
| सीरियल पोर्ट इंटरफेस | जेएसटी × 1 |
| ईथरनेट इंटरफ़ेस | जेएसटी × 1 |
| कॉन्फ़िगर इंटरफ़ेस | जेएसटी × 1 |
| यूएसबी इंटरफेस | जेएसटी × 1 |
| पावर इनपुट | जेएसटी × 1 |
| शारीरिक | |
| आयाम | 120x82x40 मिमी ((हवा) |
| वजन | 251g ((हवा) + 1000g ((जमीन) |
4आरेख
