आर्थिक मिनी सीओएफडीएम यूएवी वीडियो ट्रांसमीटर, लंबी दूरी की एचडीएमआई ट्रांसमीटर

विवरण पत्र

उपयोगकर्ता पुस्तिका

परिचय

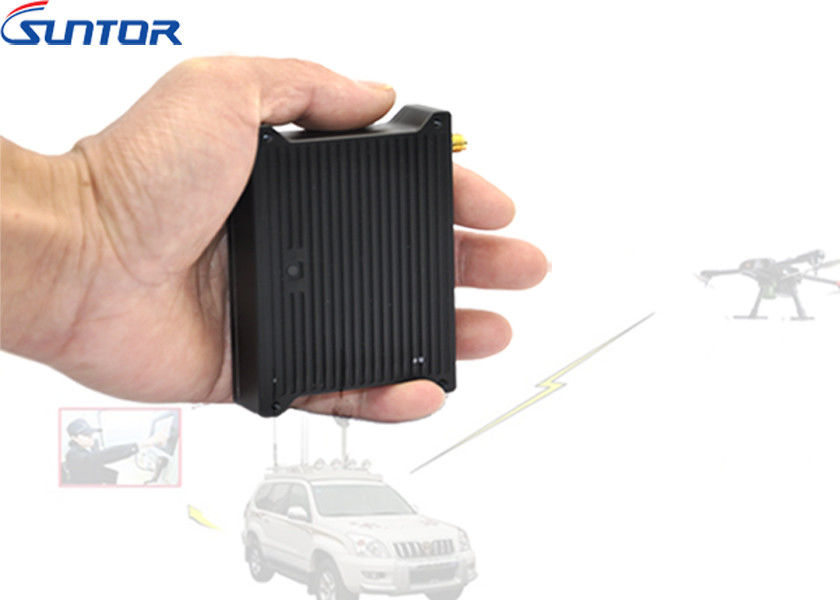

ST6200BM एक लागत प्रभावी COFDM वायरलेस ट्रांसमिशन उपकरण है जिसे विशेष रूप से UAV (मानवरहित हवाई वाहन) अनुप्रयोगों के लिए डिज़ाइन किया गया है। यह एचडी 720 पी (1280 * 720) को सपोर्ट करता है। COFDM मॉडुलन तकनीक का उपयोग करते हुए, आवृत्ति बैंडविड्थ 6MHz एक बहुत मजबूत एंटी-मल्टीपाथ हस्तक्षेप क्षमता के साथ है। पारंपरिक एनालॉग और मॉड्यूलेशन तकनीक के साथ तुलना करें, यह मॉडल जटिल वातावरण के लिए अधिक उपयुक्त है। यह कम आवृत्ति का उपयोग करके विवर्तन और मोबाइल फ़ंक्शन का मालिक है। यह उच्च गति के आंदोलन में एचडी एचडीएमआई वीडियो प्रसारित कर सकता है। मिनी आकार, वजन 120 ग्राम, शक्ति 400mw संचारित करना, इसे ले जाना आसान है और अक्सर जमीन पर कम दूरी और हवा से जमीन तक लंबी दूरी के संचरण में उपयोग किया जाता है। विशेष ट्रांसमिशन के रूप में: लाइट यूएवी मशीन, सुपर लाइट यूएवी मशीन, स्पिन विंग यूएवी, मिनी यूएवी, मानव रहित नाव, मानव रहित कार, हवाई जहाज, ड्रोन विमान, यूएसवी और सभी ड्राइविंग डिवाइस सहित छवि संग्रह के लिए उपयोग किया जाता है। जमीन पर एलओएस दूरी: 1-2 किमी, 1-5 किमी जमीन के लिए हवा।

विशेषताएं

• हल्के वजन: 120 ग्राम
• छोटा आकार: सिगरेट के डिब्बे की तरह
• वीडियो नुकसान होने पर अलार्म समारोह
• चुनने के लिए 4 चैनल
• एचडी एचडीएमआई कनेक्टर
• संकल्प: HD720P (1280 * 720)
• रिसीवर के पास सिग्नल संकेतक हैं
• मजबूत शीतलन समारोह
• कम बिजली की खपत
• H.264 / MPEG-2 वीडियो CODEC
• हाई स्पीड मूविंग और एंटी-मल्टीपाथ हस्तक्षेप वातावरण में स्थिर ऑडियो और वीडियो प्रसारण
• मजबूत एनएलओएस संचरण क्षमता
• ट्रांसमिशन पावर: 400mw

उपाय

4. यूएवी वीडियो का अनुप्रयोग प्रभाव

https://youtu.be/3JvZnuXxImM
