उत्पाद विवरण
उत्पत्ति के प्लेस: शेन्ज़ेन, चीन
ब्रांड नाम: SUNTOR
प्रमाणन: FCC, CE, RoHS
मॉडल संख्या: CD30HPT
भुगतान और शिपिंग शर्तें
न्यूनतम आदेश मात्रा: 1 सेट
मूल्य: विनिमय योग्य
पैकेजिंग विवरण: प्लास्टिक का डिब्बा
प्रसव के समय: 7-15 दिनों
भुगतान शर्तें: टी/टी, वेस्टर्न यूनियन, पेपैल
आपूर्ति की क्षमता: 1000 सेट / महीना
मॉडुलन: |
सीओएफडीएम |
सुरक्षा: |
AES128 एन्क्रिप्शन |
बैंडविड्थ: |
4 मेगाहर्ट्ज / 8 मेगाहर्ट्ज |
आधार - सामग्री दर: |
3 ~ 5 एमबीपीएस |
विलंब: |
15 ~ 30ms |
वजन: |
146 ग्राम |
आकार: |
76*73*23mm |
मॉडुलन: |
सीओएफडीएम |
सुरक्षा: |
AES128 एन्क्रिप्शन |
बैंडविड्थ: |
4 मेगाहर्ट्ज / 8 मेगाहर्ट्ज |
आधार - सामग्री दर: |
3 ~ 5 एमबीपीएस |
विलंब: |
15 ~ 30ms |
वजन: |
146 ग्राम |
आकार: |
76*73*23mm |

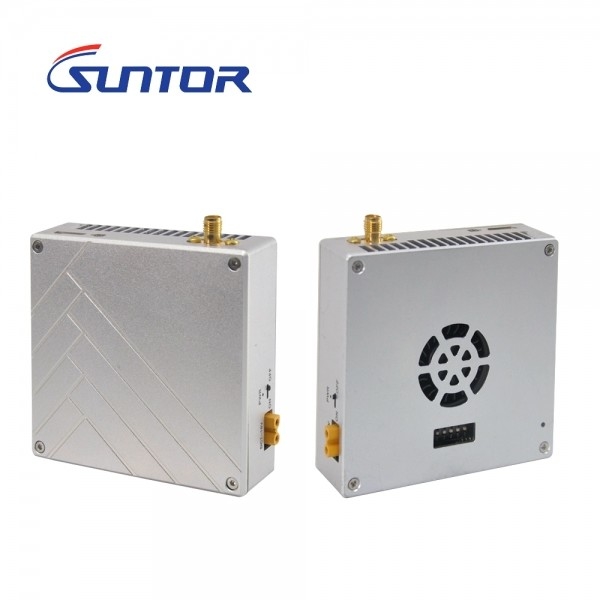

उच्च संवेदनशीलता और नियंत्रकों के लिए संगतता के साथ यूएवी के लिए सीओएफडीएम ट्रांसमीटर
CD30HPT ड्रोन वीडियो ट्रांसमीटर और रिसीवर विनिर्देश...
परिचय
सीडी 30 एचपीटी यूएवी के लिए एक मिनी एचडी वीडियो और डुप्लेक्स डेटा ट्रांसमिशन सीओएफडीएम प्रणाली है। यह अल्ट्रा-उच्च रिज़ॉल्यूशन प्राप्त करने के लिए सीएबीएसी (एच.264 + एच.265) कोडिंग एंड डिकोडिंग तकनीक विकसित करता है ((1080 पी),लंबी दूरी ((हवा से जमीन तक 30 किमी) दोहरे tx और rx एंटेना डिजाइन और कम देरी ((15-30ms) संचरण के साथ. यह प्रणाली दो-तरफा ((डेटा और छवि) संचार, समायोज्य वीडियो रिज़ॉल्यूशन, TPlayer सॉफ्टवेयर के साथ बिट दर आउटपुट का समर्थन करती है। यह कम देरी के साथ नरम डिकोडिंग का एहसास कर सकती है।इस बीच इस SUNTOR श्रृंखला उत्पादों छोटे आकार है, हल्के वजन, कम खपत, उच्च स्थिरता और उच्च संवेदनशीलता। वे विभिन्न अनुप्रयोगों के विभिन्न वातावरण के लिए उपयुक्त हैं।
विशेषताएं
कार्य तापमानः -40°C~+85°C
समर्थन TTL/232/MAVLINK टेलीमेट्री
दो-दिशात्मक डेटा के लिए दोहरे सीरियल पोर्ट
1 आरएफ चैनल में नियंत्रण, टेलीमेट्री और पेलोड, वीडियो ट्रांसमिशन प्रदान करना
वीडियोः वीडियो स्रोत स्व-अनुकूली ((Max 1080P/60), HDMI इनपुट/आउटपुट का समर्थन करें
समर्थन वीडियो और डुप्लेक्स डेटा
विभिन्न ब्रांड के उड़ान नियंत्रक और रिमोट कंट्रोलर के साथ संगत
विकल्प के लिए 100 एमबीपीएस ईथरनेट
पीसी पर वीडियो प्रदर्शित करने के लिए हमारे टीप्लेयर सॉफ्टवेयर (कम विलंबता सॉफ्टवेयर डिकोडर) के साथ मिलान।
Tx और Rx के लिए ओमनी एंटेना
आवेदन
सहायक उपकरण
| सिस्टम पैरामीटर | |
| आवृत्ति | 2.4GHz ((2.402-2.482GHz) |
| त्रुटि का पता लगाना | एलडीपीसी एफईसी/वीडियो एच.264/265 सुपर त्रुटि सुधार |
| आरएफ प्रेषित शक्ति | 2 वाट |
| बिजली की खपत | TX: 19 वाट/RX: 6 वाट |
| (हवा से जमीन) | 30 किमी |
| बैंडविड्थ | 4/8MHz |
| वीडियो इनपुट/आउटपुट इंटरफ़ेस | बोर्ड HDMI मिनी TX/RX या FFC को HDMI-A TX/RX में परिवर्तित करें |
| बिटरेट और चैनल समायोजन मोड | डीआईपी या एसपीआई2एमसीयू |
| एंटीना | 1T1R/ Tx: 4db ((Omni Antenna) Rx: 8db ((Omni Antenna)/14dbi दिशात्मक एंटीना |
| वीडियो रंग स्थान | डिफ़ॉल्ट 4:2:0 वैकल्पिक: 4:2दो चौथाईः4:4 |
| वीडियो संकुचित प्रारूप | एवीसी एच.265 सुविधा टीएस स्ट्रीम जोड़ता है |
| बिटक्रेट के समायोजन मोड | सॉफ्टवेयर समायोजन |
| संचार चैनल एन्क्रिप्शन | एईएस 128 |
| ईथरनेट प्रोटोकॉल | टीसीपी/यूडीपी |
| वीडियो रिकॉर्डिंग | सॉफ्टवेयर द्वारा |
| प्रसारण मोड | बिंदु से बिंदु |
| प्रारंभ समय | 25 |
| विलंबता | 15-30ms |
| संवेदनशील बनें | -100dbm@4Mhz-95dbm@8Mhz |
| दोतरफा कार्य | एक साथ वीडियो और डुप्लेक्स डेटा का समर्थन करें |
| डेटा | TTL/MAVLINK का समर्थन करें |
|
इंटरफेस (टीएक्स और आरएक्स पर एक ही इंटरफ़ेस)
|
1. 1080P 60 एचडीएमआई मिनी आरएक्स x1 |
| 2. विंडोज x1 पर यूएसबी / आरजे45 के लिए 100 एमबीपीएस ईथरनेट | |
| 3डेटा/नियंत्रण/प्लेलोड/MAVLINK/TELEMETRY के लिए द्विदिश सीरियल पोर्ट | |
| 4. पावर इनपुट (DC7-18V) x1 | |
|
सूचक प्रकाश
|
एचडीएमआई इनपुट/आउटपुट संकेत प्रकाश |
| प्रसारण और प्राप्त करने वाला संकेत प्रकाश | |
| वीडियो बोर्ड सूचक प्रकाश | |
| पावर लाइट | |
| एचडीएमआई | एचडीएमआई मिनी/लचीला फ्लैट केबल ((एफएफसी) |
| उपस्थिति डिजाइन | सीएनसी प्रौद्योगिकी/जलरोधी डिजाइन के साथ डबल एल्यूमीनियम मिश्र धातु खोल |
| विद्युत आपूर्ति | डीसी 7-18 वी (डीसी 12 वी की सलाह दी जाती है) |
| तापमान सीमा | ऑपरेटिंग तापमानः-40°C ~ +85°Cस्टोरेज तापमानः-55°C ~ +100°C |
| आयाम | Tx/ Rx: 76×73×23 मिमी |
| वजन | Tx/ Rx: 146 ग्राम |
