उत्पाद विवरण
उत्पत्ति के प्लेस: शेन्ज़ेन, चीन
ब्रांड नाम: SUNTOR
प्रमाणन: FCC, CE, RoHS
मॉडल संख्या: ST20NPT
भुगतान और शिपिंग शर्तें
न्यूनतम आदेश मात्रा: 1 सेट
मूल्य: विनिमय योग्य
पैकेजिंग विवरण: प्लास्टिक का डिब्बा
प्रसव के समय: 7-15 दिनों
भुगतान शर्तें: टी/टी, वेस्टर्न यूनियन, पेपैल
आपूर्ति की क्षमता: 1000 सेट / महीना
मॉड्यूलेशन: |
TDD-COFDM |
आवृत्ति रेंज: |
2.4GHz |
वीडियो में: |
आईपी कैमरा |
आरएफ पावर: |
2W |
संचारण दर: |
3-5Mbps |
द्वैध डेटा: |
समर्थन SBUS / पीपीएम / TTL / RS232 / MAVLINK |
मॉड्यूलेशन: |
TDD-COFDM |
आवृत्ति रेंज: |
2.4GHz |
वीडियो में: |
आईपी कैमरा |
आरएफ पावर: |
2W |
संचारण दर: |
3-5Mbps |
द्वैध डेटा: |
समर्थन SBUS / पीपीएम / TTL / RS232 / MAVLINK |
परिचय:

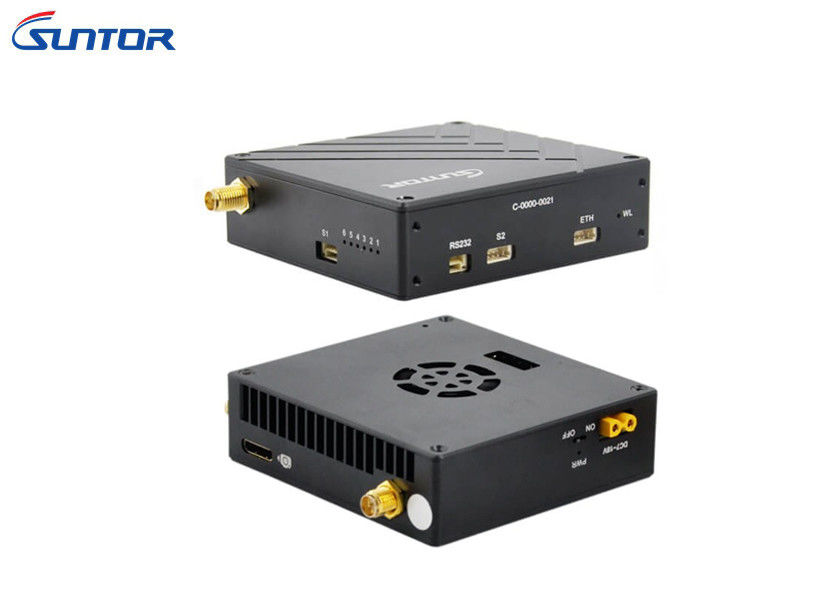

ST20NPT एक डिजिटल लघु IP डटलिंक है जो मानव रहित और मानवयुक्त विमान अनुप्रयोगों के लिए विशेष रूप से उपयुक्त है। एयरलिंक का उपयोग आईपी वीडियो के साथ-साथ 5Mbps डेटा दर के साथ कमांड और कंट्रोल ट्रांसमिशन के लिए किया जा सकता है। एयरलिंक में 2W का पावर आउटपुट है।
विशेषताएं:
आवेदन:
Suntor द्वि-दिशात्मक डेटा लिंक वायरलेस यूएवी संचार इकाइयाँ हैं जिन्हें विशेष रूप से विभिन्न प्रकार के मानवरहित हवाई वाहनों के लिए वायरलेस प्रसारण को बढ़ाने के लिए डिज़ाइन किया गया है।
पैरामीटर
| आवृत्ति | 2.4GHz (2.400-2.482GHz) |
| आरएफ संचारण शक्ति | 33dBm (18-22 किमी जमीन पर हवा) |
| आवृत्ति बैंडविड्थ | 2/4/6 / 8Mhz |
| एंटीना | 1T1R |
| बिट दर का समायोजन मोड | सॉफ्टवेयर समायोजन |
| संचार चैनल एन्क्रिप्शन | WEP, WPA (PSK), WPA2 (PSK), WPA + WPA2 (PSK), AES 256 |
| ट्रांसमिशन मोड | बिंदु से बिंदु |
| स्टार्टअप का समय | <३० से |
| गलती पहचानना | LDPC FEC |
| दो तरफा कार्य | एक साथ आईपी वीडियो और डुप्लेक्स डेटा का समर्थन करें |
| डेटा | समर्थन SBUS / PPM / TTL / 232 / MAVLINK TELEMETRY |
| ईथरनेट प्रोटोकॉल | टीसीपी / आईपी / यूडीपी |
| संचरण दर | 3-5Mbps |
| संवेदनशीलता | -100dbm @ 4Mhz -95dbm @ 8Mhz |
| शक्ति | डीसी 7-18 वी |
| बिजली की खपत | TX: 16 वाट |
| आरएक्स: 5 वाट | |
| तापमान | ऑपरेटिंग तापमान: -40 ° C - + 85 ° C |
| भंडारण तापमान: -55 ° C - + 100 ° C | |
| सीरियल पोर्ट | द्वि-दिशात्मक डेटा और प्लेलोड के लिए डबल सीरियल पोर्ट |
| इंटरफेस | पावर इनपुट इंटरफ़ेस × 1 |
| एंटीना इंटरफ़ेस × 2 | |
| RS232 द्विदिश पोर्ट × 1 | |
| Windows × 1 (TX) पर ईथरनेट USB / RJ45 में, ईथरनेट पोर्ट x2 (RX) | |
| सूचक | आरजे 45 इनपुट / आउटपुट इंडिकेटर लाइट |
| सूचक प्रकाश संचारित और प्राप्त करना | |
| सूचक प्रकाश संचारित और प्राप्त करना | |
| पावर लाइट | |
| सूरत डिजाइन | जलरोधक डिजाइन के साथ सीएनसी प्रौद्योगिकी / डबल एल्यूमीनियम मिश्र धातु खोल |
| आकार | टीएक्स / आरएक्स: 76 * 73 * 24 मिमी |
| कुल भार | TX: 146 जी |
| आरएक्स: 146 जी |
