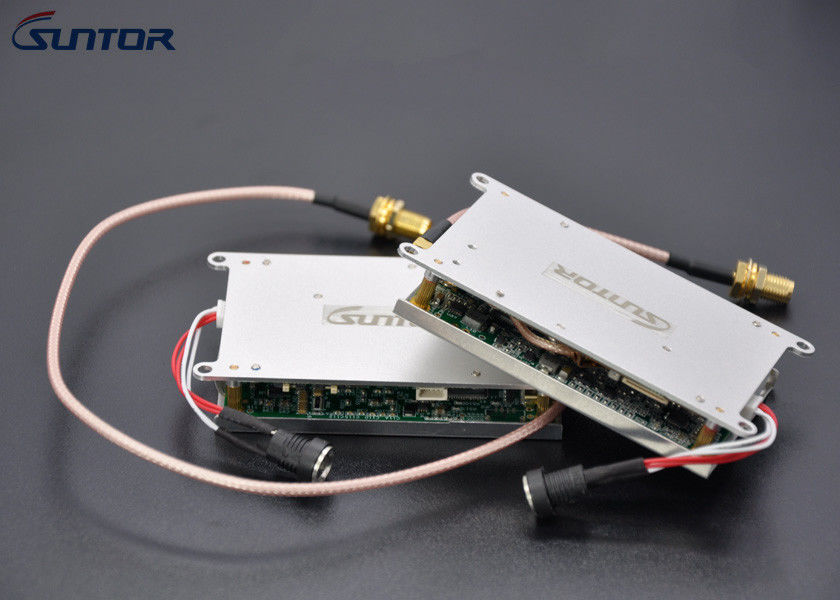

अल्ट्रा मिनी मल्टी - रोटर एचडी वीडियो ट्रांसमीटर, टेलीमेट्री ट्रांसमीटर एलओएस 5 किमी दूरी
नि: शुल्क नमूने और कूपन के लिए मुझसे संपर्क करें।
Whatsapp:0086 18588475571
WeChat: 0086 18588475571
स्काइप: sales10@aixton.com
यदि आपको कोई चिंता है, तो हम 24 घंटे ऑनलाइन सहायता प्रदान करते हैं।
xमॉडुलन | टीडीडी-सीओएफडीएम | आवृति सीमा | 2.3-2.5GHz |
---|---|---|---|
दूरी | लॉस 5 किमी | आरएफ़ पावर | 500 मेगावाट |
संकल्प | एचडी 720 पी | शुद्ध वजन | टीएक्स: 58जी/आरएक्स: 58जी |
प्रमुखता से दिखाना | एचडी वायरलेस वीडियो प्रेषक,एचडी वायरलेस वीडियो ट्रांसमीटर,मल्टी रोटर एचडी वीडियो ट्रांसमीटर |
ST5XHPT उपयोगकर्ता मैनुअल .pdf
परिचय:
ST5XHPT एक मिनी-नियंत्रक उपकरण है, जो वाणिज्यिक और औद्योगिक ड्रोन के लिए डिज़ाइन किया गया है।
यह एक ड्रोन को नियंत्रित करने के साथ-साथ हवाई और जमीनी मिशनों पर संचालन करते समय वीडियो और डेटा को प्रसारित या देखने में सक्षम बनाता है।
विशेषताएं
- वीडियो इनपुट: एचडीएमआई
- रिज़ॉल्यूशन: एचडी 720 पी
- दूरी: जमीन से 5 किमी
- विलंबता: ency15-30ms
- डुप्लेक्स डेटा ट्रांसमिशन: TTL-RS232 / 485
- आयाम: 73 * 48 * 14 मिमी
- वजन: TX 58g / RX 58g
लाभ:
5 किमी, 10 किमी यूएवी वीडियो डेटा लिंक भी 2.3GHz, 2.4GHz और 2.5GHz आवृत्ति वैकल्पिक का समर्थन करता है।
बेल्ट के रूप में तीन आवृत्ति बैंड:
- 2350: 2.304-3.390GHz
- 2450: 2.402-2.482GHz
- 2550: 2.500-2.570GHz
पैरामीटर
आवृत्ति | आपके विकल्प के लिए 3 आवृत्ति 2.3GHz / 2.4GHz / 2.5GHz 2.3GHz (2304MHz-2390MHz) 2.4GHz (2402MHz-2482MHz) 2.5GHz (2500MHz-2570MHz) |
गलती पहचानना | LDPC FEC / वीडियो H.264 / 265 सुपर त्रुटि सुधार |
आरएफ प्रेषित शक्ति | 27dbm (जमीन 5 किमी करने के लिए वायु) |
बिजली की खपत | TX: 7 वाट |
आरएक्स: 5 वाट | |
आवृत्ति बैंडविड्थ | 4MHz |
विलंब | ≤12-30ms |
वीडियो रंग अंतरिक्ष | डिफ़ॉल्ट 4: 2: 0 वैकल्पिक: 4: 2: 2/4: 4: 4 |
एंटीना | 1T1R |
वीडियो इनपुट / आउटपुट इंटरफ़ेस | एचडीएमआई मिनी TX / RX, या FFC को HDMI-A RX / TX में बदलें |
वीडियो संपीडित प्रारूप | H.265 + टीएस |
B यह दर समायोजन | DIP या SPI2MCU |
एन्क्रिप्शन | WEP, WPA (PSK), WPA2 (PSK), WPA + WPA2 (PSK) |
संचरण दूरी | जमीन से 5 किमी |
स्टार्टअप का समय | <२५ से |
दो तरफा कार्य | समर्थन वीडियो और द्वैध डेटा एक साथ |
डेटा | डुप्लेक्स टीटीएल आरएस 232/485 डेटा ट्रांसमिटिंग का समर्थन करें |
बिजली की आपूर्ति | डीसी 7- 18 वी |
संचरण दर | 3-5Mbps |
संवेदनशीलता प्राप्त करना | -100dbm @ 4Mhz |
इंटरफेस | 720 पी एचडीएमआई मिनी आरएक्स एक्स 1 |
S1 TTL द्विदिश सीरियल पोर्ट X1 | |
RF SMA | |
पावर इनपुट X1 | |
संकेतक रौशनी | एचडीएमआई इनपुट / आउटपुट स्थिति |
प्रेषित और प्राप्त करना | |
वीडियो बोर्ड काम करने की स्थिति | |
शक्ति | |
तापमान सीमा | ऑपरेटिंग तापमान: 0 ° C ~ + 85 ° C |
भंडारण तापमान: -10 डिग्री सेल्सियस ~ 90 डिग्री सेल्सियस | |
सूरत डिजाइन | जलरोधक डिजाइन के साथ सीएनसी प्रौद्योगिकी / डबल एल्यूमीनियम मिश्र धातु खोल |
आयाम | 73 × 48 × 14 मिमी |
वजन | टीएक्स: 58 जी / आरएक्स: 58 जी |
