अल्ट्रा मिनी वायरलेस डाटा वीडियो सिस्टम लॉन्ग रेंज एरियल इमेज ट्रांसमिशन के लिए
नि: शुल्क नमूने और कूपन के लिए मुझसे संपर्क करें।
Whatsapp:0086 18588475571
WeChat: 0086 18588475571
स्काइप: sales10@aixton.com
यदि आपको कोई चिंता है, तो हम 24 घंटे ऑनलाइन सहायता प्रदान करते हैं।
xमॉडुलन | सीओएफडीएम | आवृति सीमा | 2.402-2.478GHz समायोज्य |
---|---|---|---|
संचरण शक्ति | 1W (30dBm) | संचारण दर | 70 एमबीपीएस |
वीडियो इनपुट | डबल RJ45 पोर्ट | संचरण दूरी | जमीन से हवा 10 किमी |
आकार | 68 × 48x14 मिमी | शुद्ध भार | Tx:58g Rx:58g |
प्रमुखता से दिखाना | अल्ट्रा मिनी वायरलेस डेटा वीडियो सिस्टम,लंबी दूरी के लिए डेटा वीडियो प्रणाली |

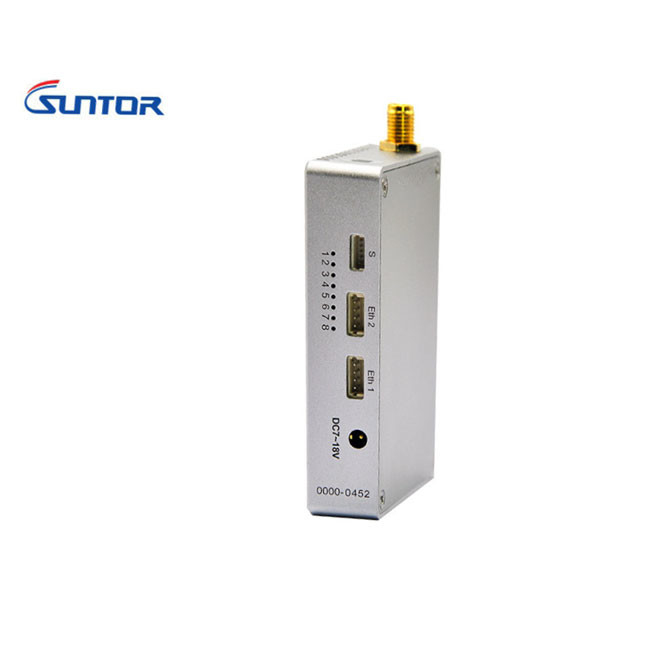

लंबी दूरी की हवाई छवि संचरण के लिए अल्ट्रा मिनी वायरलेस डेटा वीडियो प्रणाली
परिचय:
ST10NPT मानक पर आधारित एक COFDM वायरलेस संचार उपकरण है। यह 2.4GHz ((2.402 ~ 2.478 GHz) का समर्थन करता है और लंबी दूरी, उच्च कोड स्ट्रीम और वायरलेस ट्रांसमिशन अनुप्रयोग के लिए उपयुक्त है।प्रसारण दर 70 एमबीपीएस तक और सबसे दूर प्रसारण दूरी 20 किमी हवा से जमीन तक है.
मुख्य विशेषताएं:
- 2.4GHz आवृत्ति पर काम करता है, कोई लाइसेंस की आवश्यकता नहीं है, और केवल LOS ((Line-of-Vision) उपयोग के लिए उपयुक्त है
- ट्रांसमिशन शक्ति 400mW
- 5 किमी से अधिक की लंबी परिचालन सीमा
- हवा की गति 10 एमबीपीएस तक, डाउन लिंक 6 एमबीपीएस तक, अप लिंक 800 केबीपीएस तक
- लिंक स्थापित करने/पुनर्प्राप्त करने का समय 60ms से कम
- 68×48×14 मिमी का कॉम्पैक्ट आकार
- हल्का वजन 59 ग्राम से कम
- पॉइंट-टू-पॉइंट और पॉइंट-टू-मल्टीपॉइंट समर्थित
- 1080P उच्च परिभाषा वीडियो के लिए अनुकूलित संचरण
- स्थानीय साइड यूनिट के पीपीएम पोर्ट के माध्यम से यूएवी और बोर्ड उपकरणों को नियंत्रित करने के लिए दो रिमोट कंट्रोलर का समर्थन करें।और ऑन बोर्ड यूनिट एक एसबस पोर्ट और दो पीपीएम पोर्ट के माध्यम से नियंत्रण सिग्नल आउटपुट सिंक्रोनस
- दो पारदर्शी सीरियल डेटा लिंक, अंत से अंत देरी 10ms से कम
- पारदर्शी टीसीपी/आईपी संचरण चैनल, यूएवी प्लेटफार्मों पर लागू करने के लिए आईपी आधारित उपकरणों के लिए सबसे अधिक लचीलापन प्रदान करता है
आवेदनः
इसकी लघु मात्रा, परिशुद्धता डिजाइन, हल्के और ले जाने में आसान के रूप में, कम दूरी और लंबी दूरी के हवा उच्च गति वायरलेस वीडियो डेटा संचरण उद्देश्यों के लिए उपयुक्त इस्तेमाल किया।रोटरक्राफ्ट, माइक्रो यूएवी, ड्रोन, यूजीवी, मानव रहित संचालित पैराशूट और अधिक वीडियो डेटा ट्रांसमिशन।
पैरामीटर
आयाम | 68×48×14 मिमी (एंटेना शामिल नहीं) |
शुद्ध भार | Tx:58g Rx: 58g (एंटेना शामिल नहीं) |
संचरण दूरी | हवा से जमीन तक 10 किमी |
मॉड्यूलेशन | सीओएफडीएम |
कार्य आवृत्ति | 2.402-2.478GHz समायोज्य |
ट्रांसमिशन पावर | 1W (30dBm) |
आरएफ बैंडविड्थ | 2MHz/20MHz समायोज्य |
प्रसारण मोड | बिंदु से बिंदु / बिंदु से बहु बिंदु |
प्रसारण दर | 70 एमबीपीएस |
वीडियो इनपुट | दोहरे आरजे45 पोर्ट |
इंटरफेस |
पावर इनपुट इंटरफ़ेस × 1 एंटेना इंटरफेस × 1 RS232 द्विदिश पोर्ट × 1 विंडोज × 1 पर यूएसबी / आरजे45 पर ईथरनेट |
दोतरफा कार्य |
प्रसारण और प्राप्त करने के लिए कई रेडियो लिंक को एक में एकीकृत करें। SBUS/PPM/TTLS 1 प्रो संचार मॉड्यूल का समर्थन करें |
बिट दर का समायोजन मोड | सॉफ्टवेयर समायोजन |
एन्क्रिप्शन | एईएस |
कार्य तापमान | -40 - 85°C |
कार्यरत वोल्टेज | DC7~18V वैकल्पिक |
बिजली की खपत |
TX: 4 वाट आरएक्सः 4 वाट |
प्रारंभ समय | < 30 वर्ष |
सिस्टम विलंबता | 12-25ms |
