उत्पाद विवरण
ब्रांड नाम: SUNTOR
मॉडल संख्या: एमएम37डी
भुगतान और शिपिंग शर्तें
न्यूनतम आदेश मात्रा: 2 टुकड़े
प्रसव के समय: 10 कार्य दिवस
भुगतान शर्तें: टी/टी, वेस्टर्न यूनियन
आपूर्ति की क्षमता: 1000 टुकड़े/महीना
आवृति सीमा: |
410~470 / 220~240 / 136~174 मेगाहर्ट्ज |
चैनल बैंडविड्थ: |
10kHz@1200bps / 25kHz@9600bps / 200kHz@115200bps |
मॉडुलन: |
जीएफएसके / 4जीएफएसके |
TX पावर: |
5w |
आरएक्स संवेदनशीलता: |
-123डीबीएम@1200बीपीएस / -120डीबीएम@9600बीपीएस / -106डीबीएम@115200बीपीएस |
ओवर-द-एयर डेटा दर: |
1200 ~ 115200बीपीएस |
सीरियल पोर्ट बॉड दर: |
1200 ~ 115200बीपीएस |
विद्युत आपूर्ति: |
डीसी 12वी/3ए |
अधिकतम करंट: |
2ए |
आरएफ इंटरफ़ेस: |
1 × एन-टाइप |
डेटा इंटरफ़ेस: |
1 × DB9 (RS-232 * 1 + RS-485 * 1, TTL के लिए अनुकूलित) |
ऑपरेशन तापमान: |
-40 डिग्री सेल्सियस ~ + 80 डिग्री सेल्सियस |
आयाम: |
105 * 62.4 * 25 मिमी (केबल और एंटीना के बिना) |
वजन: |
≤ 300 ग्राम (केबल और एंटीना के बिना) |
आवृति सीमा: |
410~470 / 220~240 / 136~174 मेगाहर्ट्ज |
चैनल बैंडविड्थ: |
10kHz@1200bps / 25kHz@9600bps / 200kHz@115200bps |
मॉडुलन: |
जीएफएसके / 4जीएफएसके |
TX पावर: |
5w |
आरएक्स संवेदनशीलता: |
-123डीबीएम@1200बीपीएस / -120डीबीएम@9600बीपीएस / -106डीबीएम@115200बीपीएस |
ओवर-द-एयर डेटा दर: |
1200 ~ 115200बीपीएस |
सीरियल पोर्ट बॉड दर: |
1200 ~ 115200बीपीएस |
विद्युत आपूर्ति: |
डीसी 12वी/3ए |
अधिकतम करंट: |
2ए |
आरएफ इंटरफ़ेस: |
1 × एन-टाइप |
डेटा इंटरफ़ेस: |
1 × DB9 (RS-232 * 1 + RS-485 * 1, TTL के लिए अनुकूलित) |
ऑपरेशन तापमान: |
-40 डिग्री सेल्सियस ~ + 80 डिग्री सेल्सियस |
आयाम: |
105 * 62.4 * 25 मिमी (केबल और एंटीना के बिना) |
वजन: |
≤ 300 ग्राम (केबल और एंटीना के बिना) |
1 परिचय

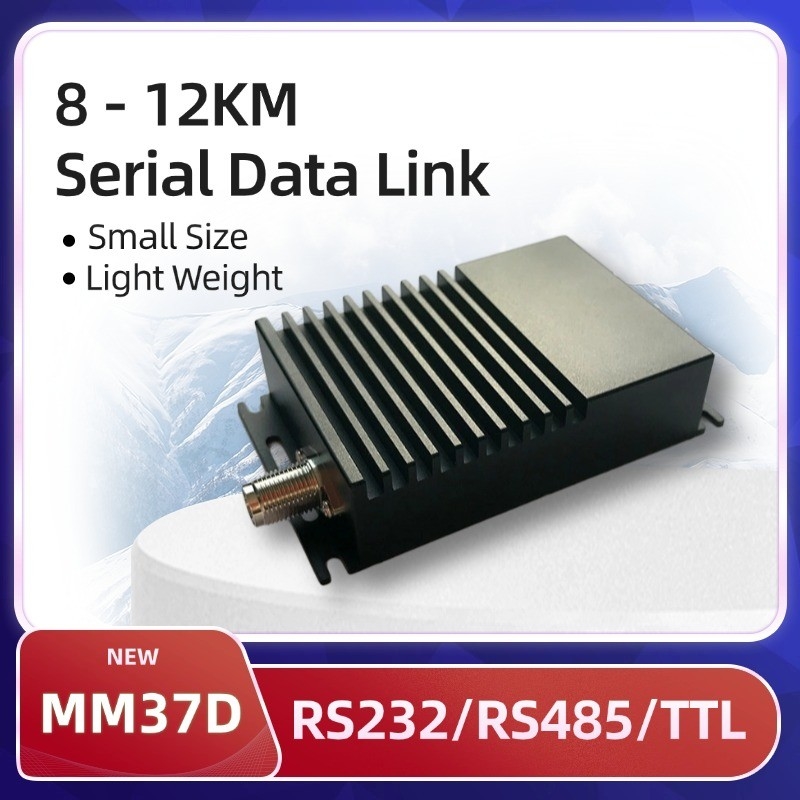

MM37D उत्कृष्ट आरएफ प्रदर्शन और बहुत कम देरी के साथ एक सीरियल डेटा ट्रांसमिशन रेडियो है, यह 136MHz ~ 174M से सबसे व्यापक आवृत्ति रेंज का समर्थन करता है,220MHz ~ 240MHz से 410MHz ~ 470MHz और 1200bps से 115200bps तक बाउड दर रेंज और एयर डेटा दर रेंज को कॉन्फ़िगर करें.
यह रेडियो 12 किलोमीटर की दूरी तक लाइन-ऑफ-साइट (एलओएस) और नॉन-लाइन-ऑफ-साइट (एनएलओएस) वायरलेस डेटा ट्रांसमिशन का समर्थन करता है।
रेडियो में एक DB9 कनेक्टर में RS232 और RS458 सीरियल पोर्ट है और TTL सीरियल पोर्ट को अनुकूलित करने का समर्थन करता है।
2 अनुप्रयोग
सेंसर डेटा ट्रांसमिशन, जैसे तापमान, आर्द्रता, जल स्तर, रासायनिक गैस सांद्रता
टेलीमेट्री डेटा लिंकउदाहरण के लिए, पोत निगरानी, पाइपलाइन निगरानी, हीट नेटवर्क निगरानी, जल स्तर निगरानी, पर्यावरण संरक्षण निगरानी
औद्योगिक रिमोट कंट्रोलउदाहरण के लिए औद्योगिक स्वचालन प्रक्रिया नियंत्रण, रोबोट नियंत्रण, मानव रहित वाहन नियंत्रण
3 उपप्रकार का मॉडल
| मॉडल |
ओवर-द-एयर डेटा दर बीपीएस |
सीरियल पोर्ट डेटा दर बीपीएस |
आवृत्ति सीमा (MHz) |
| MM37D-V1 | 1200 ~ 4800 | 1200 ~ 115200 | 136 ~ 174 |
| MM37D-V2 | 220 ~ 240 | ||
| MM37D-U1 | 410 ~ 470 | ||
| MM37DPro-V1 | 1200 ~ 115200 | 136 ~ 174 | |
| MM37DPro-V2 | 220 ~ 240 | ||
| MM37DPro-U1 | 410 ~ 470 |
4 पिन परिभाषाएँ
| प्रकार | पिन | परिभाषा | टिप्पणी |
| पावर कनेक्टर | 1 | जीएनडी | पावर ग्राउंड |
| 2 | वीसी | बिजली की आपूर्ति, DC 12V±10% | |
|
DB9 पुरुष कनेक्टर |
1 | NC | |
| 2 | RS232-RXD | RS232 डेटा प्राप्त करें | |
| 3 | RS232-TXD | RS232 डेटा प्रेषण | |
| 4 | NC | ||
| 5 | जीएनडी | सिग्नल ग्राउंड | |
| 6 | RS485-A | RS485 डेटा A | |
| 7 | RS485-बी | RS485 डेटा बी | |
| 8 | SET_EN | सक्षम करें सेट करें | |
| 9 | SQ | प्राप्त करने वाला संकेत सूचक |
